基本情况简介

项目位置:广州市番禺区海伦堡创意园

户型情况:

详看户型图




业主项目需求描述:

这个HIFI室是广州市蓝本影音会所里面的一个体验房间,主要满足试听HIFI以及观看电影的需求,所以对声音的处理有特别高的要求。



设计师:苏铭盛



广州市蓝本影音科技有限公司设计部主管,具有十多年的室内设计经验,对影音室的声学处理有专业的领悟和 独特的见解,得“CEDIA PORJECT MANAGEMENT FOUNDATION”,“CEDIA Advanced Home Theater Audio and Video Design”,“CEDIA Advanced Project management Foundation”等资格认证。代表案例有:香港首富李嘉诚私人影音室,深圳喜之郎集团影音娱乐室,厦门银鹭集团综合娱乐室等。


所用器材列表


视频设备:

投影机:DP投影机
       幕布:ISKscreen幕布
       音频设备:
       me2米图PCA系列专业级数字影院系统
       其他设备:
       me2 acoustics米图建声材料
       M-MOTION影院的体感沙发产品


声学光学处理及特别设计


设计图:


平面布局图


天花造型图


天花开线图


弱电布线图

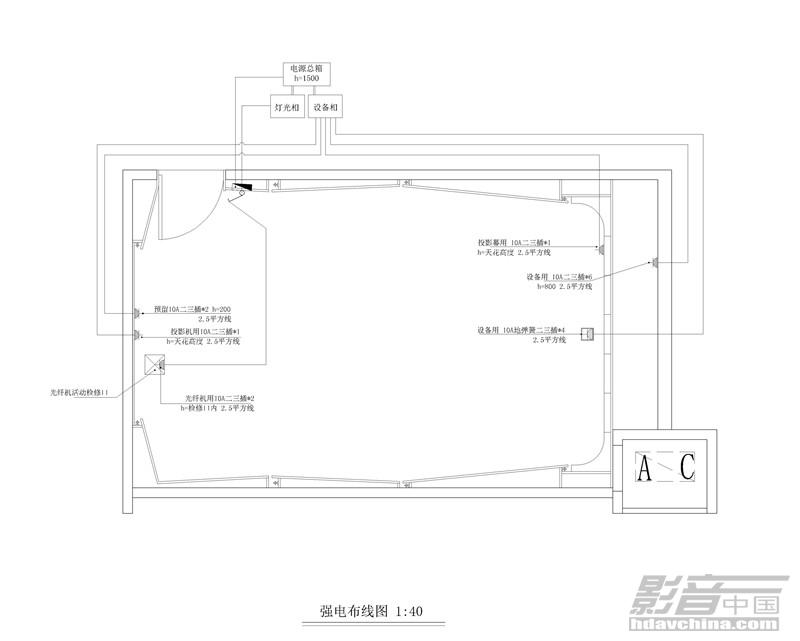

强电布线图

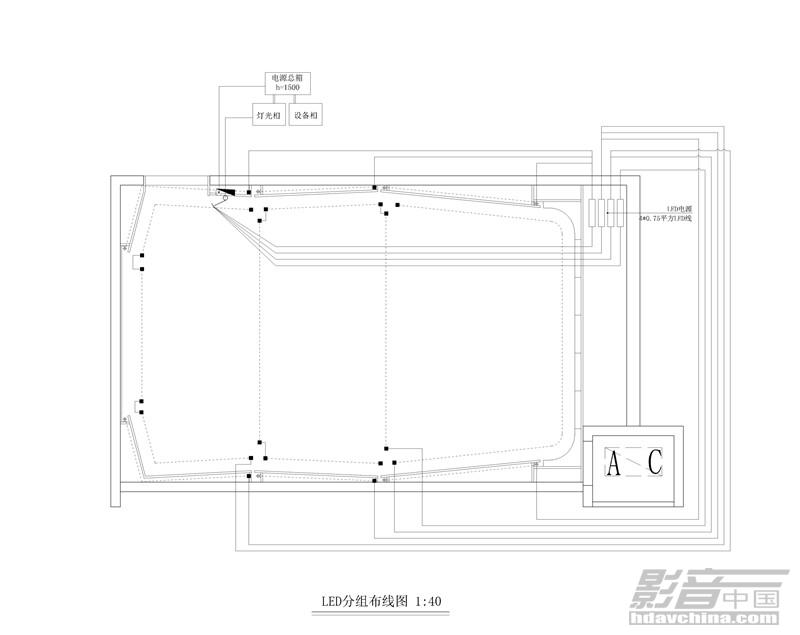

LED分组布线图


强电灯光分组布线图

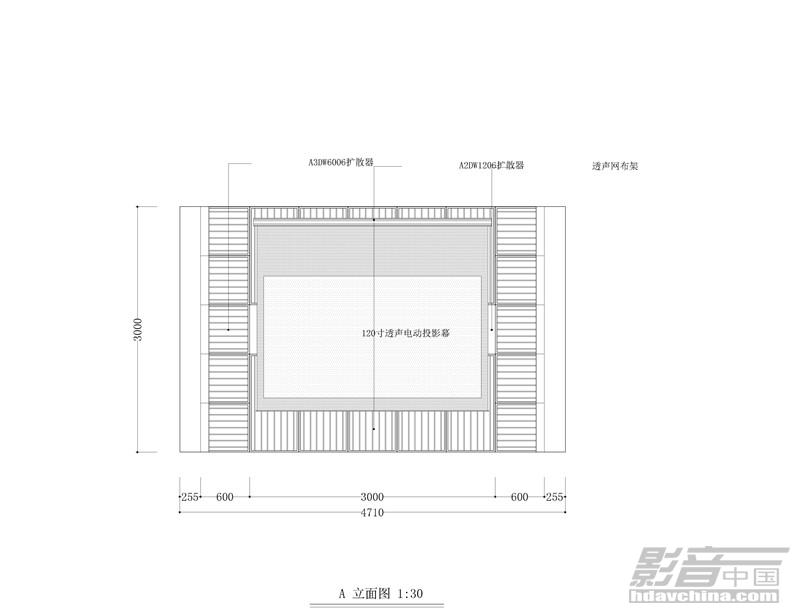

A立面图

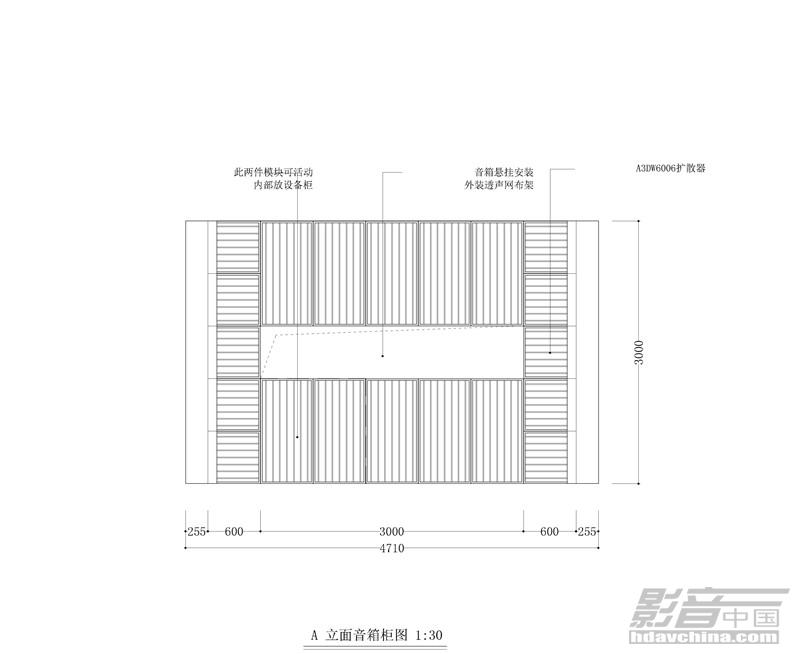

A里面音箱柜图


B立面图

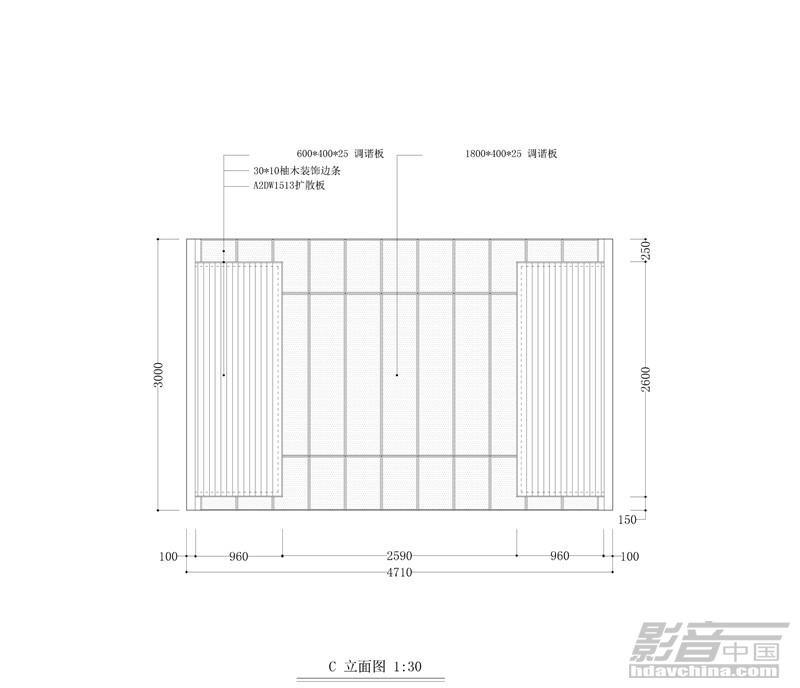

C立面图

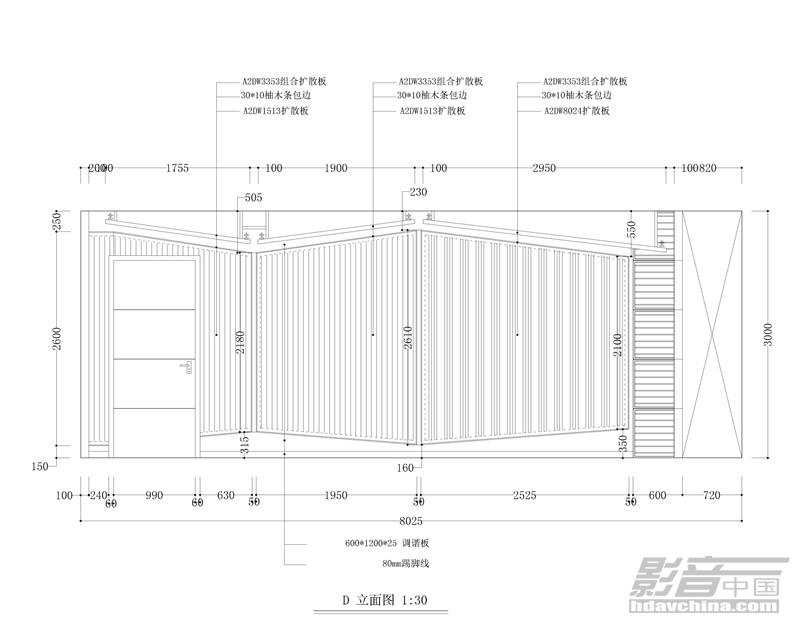

D立面图


视听室的实际空间成长方形(且满足欧洲声学专家们推荐的1:1.67:2.67),是一个极为理想的声学空间。前墙墙身用的是原木6阶二维实木扩散器, 两侧墙为做到将声音均匀扩散,固此巧妙地设计非平行墙体造型,后墙用的是强吸声模块,天花部分采用了穿孔消声板,而地面采用了吸声毡作吸声处理,为了不影响外面办公空间,使用了加强版隔音门作隔音处理。
















系统调试与设计心得














在整个私人影院内,采用的是米图产品PCA系列。这一套米图PCA系列专业级数字影院系统,适合60㎡或以上面积的私人影音厅,可以媲美国际上的中小型专业级电影院效果。现场所见,与主音箱具有相同设计思想的,是8个同步工作PCA82环绕音箱。每个环绕音箱内配8英吋单元(含2英吋号角高音)的同轴喇叭,并设双低音反射孔,多达8个的环绕音箱使声音更均匀和更具包围感。笔者在现场所听,同轴音箱重放的音乐具有声像定位准确,音乐解析高,声场表现宏大。低音逼真具有凝聚力,能量密度较大,瞬态较好能收能放;同时,现场回放的中音人声丰满甜美;高音晶莹剔透,细腻富有穿透力。



DSC_8889 (2).jpg


整体风格与效果








本次案例是作为商业展览空间使用,整体风格上以简约设计为主,为特显专业性更参照小型演凑厅声学环境要求进行建造。





在满足声学需求的前提下,美化空间的效果也是必须的,音响设备都使用了暗藏式安装。身置视听室内,感觉身置漫天星空下,舒适地享受每一部电影带给你的惊喜。

音响设备 米图PCA系列专业级数字影院系统
视频设备 投影机:DP投影机
幕布:ISKscreen幕布
其它设备 me2 acoustics米图建声材料
M-MOTION影院的体感沙发产品
