从上世纪80、90年代兴起的三枪式模拟投影机到如今的DLP数字投影机，来自比利时的顶级投影机品牌Barco就已经获得了众多影音发烧友的青睐与爱戴。来到2023年，Barco面向中高端消费市场的Residential住宅系列，同样也获得了极高的关注度。Barco Residential旗下共有两大系列，分别是针对家庭影院视听室与控光家用环境的Pulse系列，以及面向高端独立视听室的C系列。具体来讲，Pulse系列包括基于激光荧光光源的单片式DLP机型Balder CS、Balder与Medea，基于激光荧光光源的3DLP机型Njord CS、Njord、Hodr CS、Hodr，以及基于RGB LED光源的单片式DLP机型Bragi CS、Bragi。C系列则包括三款基于RGB激光光源的3DLP机型Freya、Freya+与Nerthus。有意思的是，这些机型都是以北欧神话当中的众神来命名，而其中某几款机型带有CS的后缀，实际上是CinemaScope宽银幕的缩写，也就是指其显示芯片部分均采用与TI定制的5K UHD芯片，画面分辨率达到了5120×2160，属于目前仅有的专门针对2.35:1宽银幕的中高端家庭影院投影机。本文的主角Bragi CS正是当中的一员，同时也属于Barco旗下基于RGB LED固态光源的代表性机型。

 这次搭配Bragi CS测试样机的镜头是EN61标准焦段镜头，投射比为1.70-2.50:1，可以满足我们60平方米左右视听室，约5米左右的大画面投射需求

Bragi CS属于Barco Residential系列，主要面向的是对画面有高要求的中高端家庭影院玩家群体

在机身左侧可以找到基本的功能按键以及一个带触控功能的显示屏，支持中文菜单

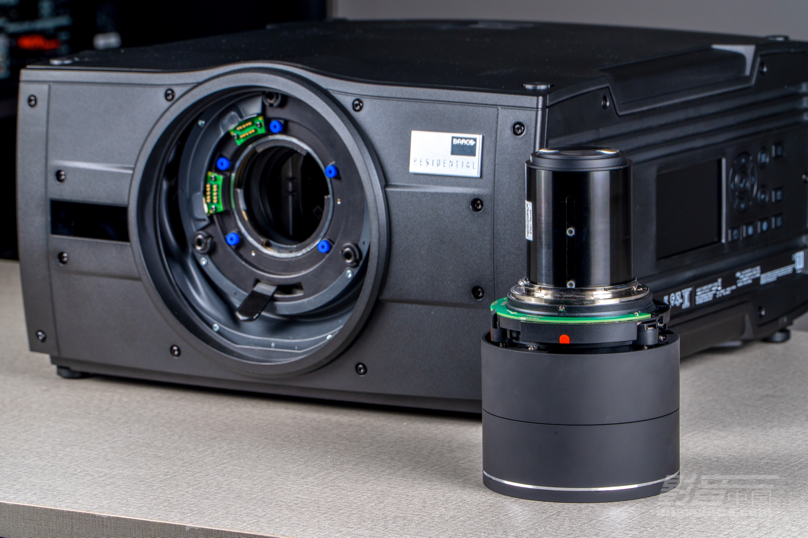

不同于常规家庭影院投影机，Bragi CS支持用户自行拆卸和更换不同焦段的镜头

Bragi CS是来自比利时原厂制造

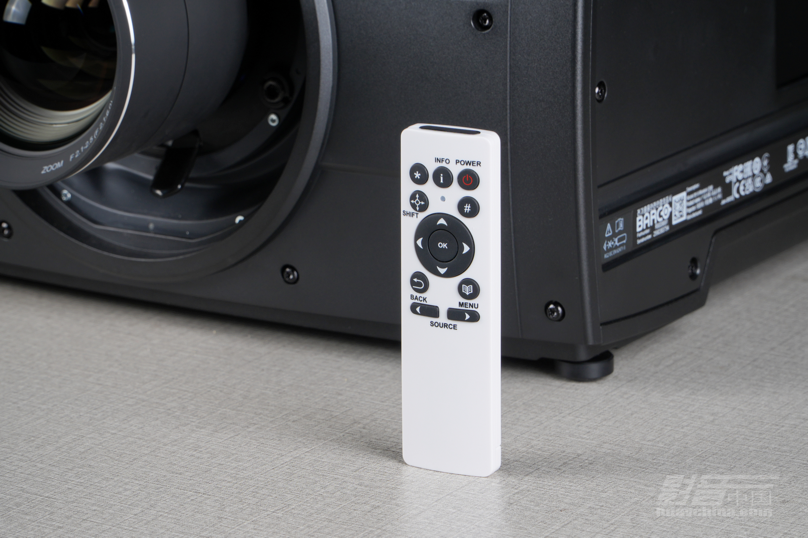

白色小巧的遥控器握持感相当不错，如果能加上按键背光功能就更便于操作

0.9英寸5K UHD DLP方案，加上ColorSpark HLD RGB LED固态光源

Bragi CS属于Barco Residential系列当中极具代表性的机型，继承了备受好评的Barco Balders的设计语言、光学核心与镜头，拥有相同的Pulse电子和SW平台，特别内置5K UHD超高清DLP显示芯片以及RGB LED固态光源，主要面向的是目标构建150英寸或以上宽银幕影院系统的影音发烧友群体。

具体来说，在显示芯片方面，Bragi CS所搭载的DMD芯片规格与别不同，原生分辨率为2560×1600，通过XPR处理技术实现5120×2160的画面显示分辨率。在芯片尺寸方面，Bragi CS所采用的DMD显示芯片不同于主流家庭影院投影机所采用的0.67、0.65与0.47英寸规格，而是采用了更大尺寸的0.9英寸DMD，在显示芯片原生对比度与亮度方面有着不少的优势。这块0.9英寸DMD芯片的长宽比例属于特殊的2.37:1，更加适合观看采用宽银幕技术拍摄的电影大片，无需上下拆切，既保留了更多的画面像素，同时也让投影机的画面亮度得到最大程度地释放。另外，考虑到像是16:9、1.85:1等其他长宽高规格的片源，Bragi CS本身就具有独特的自动宽高比检测功能，通过自动裁剪和缩放内容以适应5120×2160的画面分辨率。

在另一个核心部件光源方面，Bragi CS选择了备受影音爱好者所喜爱的RGB LED固态光源，也是成熟的飞利浦ColorSpark HLD(high lumens density)高流明密度LED光源技术，在光输出亮度方面优胜于传统LED光源，同时在色域覆盖范围上则较主流的单色激光荧光光源要更广，色彩饱和度更高。另外，Bragi CS所采用的HLD RGB LED光源在75%光输出/50%亮度的状态下，光源寿命达到了惊人的75000小时。换句话来说，如果每天观看4个小时的电影，那么Bragi CS足以满足我们观看差不多半个世纪的需求，可以说基本上省去光源后期维护的成本与时间。

所有的I/O接口都集中在机身背面，可分为两大部分。第一部分为视频信号传输接口，包括2个Dual Link DVI-I、2个DisplayPort 1.2、1个HDMI 2.0与1个HDBaseT，其中Dual Link DVI-I最高支持2560x1600@60Hz (Dual Link)，DisplayPort 1.2最高支持3840x2400@60Hz，HDMI 2.0最高支持3840x2160@60Hz，HDBaseT最高支持4096x2160@30Hz信号传输。第二部分是控制接口，包括RS-232、网络/以太网、12V触发

专为高端定制影院而打造，可选配多款专业等级光学镜头

除了显示芯片与光源方面的特殊性之外，Bragi CS与其他同级别家庭影院投影机的不同之处还在于专为高端定制影院而打造的属性。Bragi CS拥有一个由镁铝合金而打造的坚固耐用且相对轻量化的机身，重量控制在21.5kg，长宽高与其他同级别的家庭影院投影机相当，可以轻松满足各种不同空间大小的定制影院安装需求，甚至可以安装在客厅影院环境之中。

光学镜头的素质决定着画面细节锐度以及色彩层次的最终表现。Bragi CS在这方面也是绝不马虎，为用户配备了一系列的专业等级的可更换式大口径光学镜头，投射比从0.30:1的超短焦段到9.10:1的长焦段，共有9组光学镜头配备，同时还提供电动对焦、变焦以及大范围镜头位移的功能。

关于投影机内部主要功能分析

在操控方面，Bragi CS配备了三种不同的控制方式，除了常规遥控器之外，也可以通过机身侧面的高清触摸屏来控制，还可以将Bragi CS连接到局域网之中，利用Barco专门的网络控制界面Prospector来进行各种各样的系统设定，比如说重要的色彩管理与HDR参数设定。Bragi CS所赋予用户的调整空间相当大，如果你是经验老道的视频技术从业人员又或者技术型的玩家，就可以通过当中细致而专业的光源与镜头设置、RealColor色彩管理系统等全面释放这款投影机的巨大潜能。

在光源设置方面， Bragi CS带有CLO(Constant Light Output)恒定光输出功能，这是Barco Pulse系统当中相当实用功能，可以让投影机在长时间的运行过程中都能保持稳定的光输出亮度。这主要是通过机身内部的感光元件来自动判断并调整光源输出状态

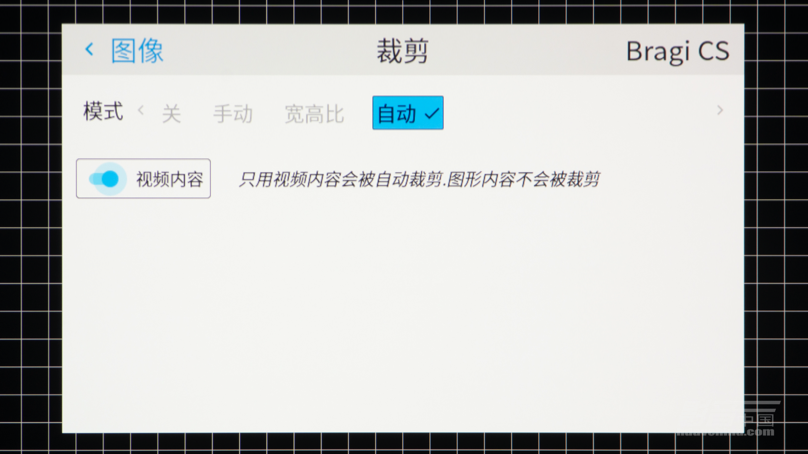

进入到图像裁剪模式中，选择自动，开启视频内容，从而实现只有视频内容被裁减的功能

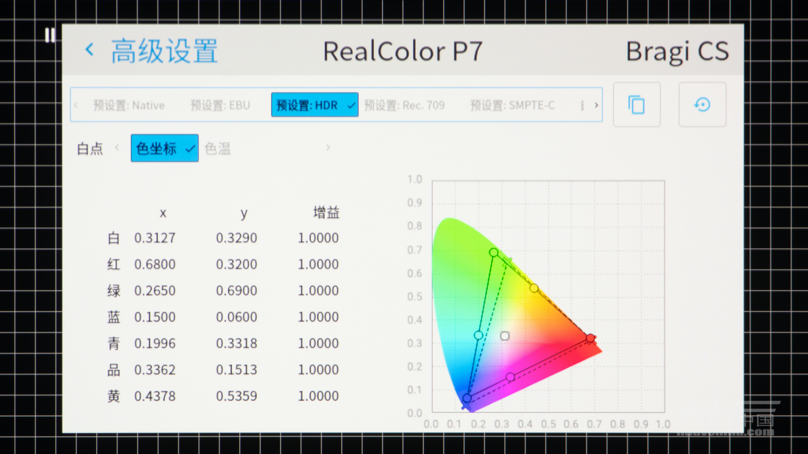

 Bragi CS拥有专业级别的RealColor色彩管理系统，可以对白色、红色、绿色、蓝色、青色、洋红色、黄色共7种颜色进行色品坐标参数的细致微调

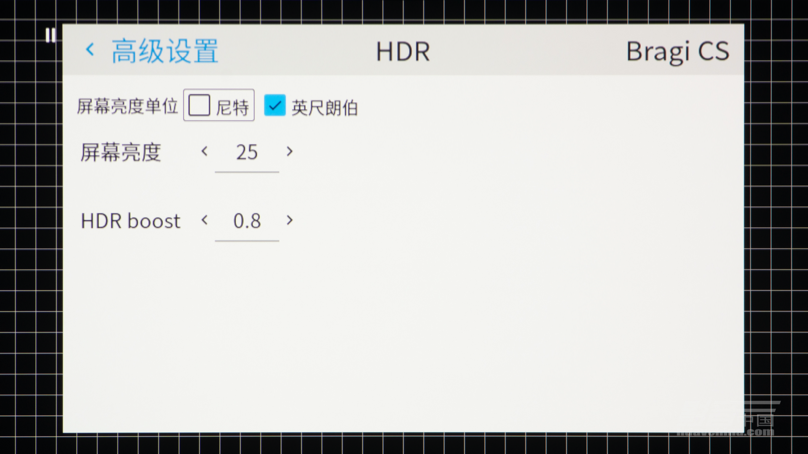

在HDR设置菜单中，可以输入屏幕实测亮度以及HDR Boost数值，就能在HDR状态下获得准确的色调映射曲线，在保持高光能量的充足的情况下，也能实现充足的画面细节层次

分析在HDR10状态下色彩、亮度与光谱能量分布特性

接下来，将集中分析影音爱好者所关心的HDR10状态下的画面真实表现，我们采用的是Portrait Displays Calman 2023专业色彩测量软件、4K HDR视频信号发生器以及分光型色度计，搭配130英寸1.0增益ISF认证标准白幕，现场关闭所有光源，并且在屏幕四周进行一定程度的遮光处理，以最大程度确保测试结果的准确性。Bragi CS拥有专门的HDR预设色彩模式，我们测试过程中开启DCI滤镜，此时测试所得的预设色域覆盖范围接近于100% DCI-P3，并且在Calman HDR Colorchecker色准测试环节，deltaE 2000平均误差值仅为1.65，远低于人眼可判别的误差范围，已经达到专业HDR监视器的水准。在亮度方面，Bragi CS在HDR色彩预设模式，开启DCI滤镜状态为30fL上下，如果想要获得更高的画面亮度，可以关闭DCI滤镜，此时色彩覆盖范围降低至90% DCI-P3，但亮度则提升至接近40fL，拥有更强的画面能量感。在光谱能量分布特性测试之中，Bragi CS呈现出典型的RGB三色LED光源的特点，分别在460-470nm蓝光波段，540-550nm绿光波段，以及630-640nm红光波段有着明显的能量峰值。

Bragi CS内置专门针对HDR显示的HDR色彩预设模式，当开启DCI滤镜后，色彩覆盖范围接近100% DCI-P3，同时也拥有准确的灰阶白平衡

当关闭DCI滤镜后，虽然色域覆盖范围有所下降，但画面亮度提升超过20%，适合投射大尺寸画面的应用场景

HDR色彩预设模式，当开启DCI滤镜后，deltaE 2000平均误差值仅为1.65，远低于人眼可判别的误差范围

在光谱能量分布特性测试之中，光谱主要能量分别集中在460-470nm蓝光波段，540-550nm绿光波段，以及630-640nm红光波段，符合典型RGB LED光源能量分布特点

关于4K UHD HDR10画面实测屏摄(HDR色彩预设模式，开启DCI滤镜)

基本技术参数

●投影机类型：单片式DLP投影机

●显示技术：DLP - 0.9英寸单片式DMD

●显示分辨率：5120x2160@60Hz

●输入兼容性：最高支持4K UHD

●光输出亮度：高达2200流明

●对比度：450:1 ANSI对比度

●光学引擎：固态RGB LED光源

●镜头：0.30:1(EN68)、0.41:1(UST 90度镜头)、0.65:1(EN67)、0.80-1.2:1(EN66)、0.90-1.30:1(EN76)、1.21-1.70:1(EN63)、1.70-2.50:1(EN61)、2.50-4.60:1(EN44)、6.50-9.10:1(EN69)

●镜头位移：根据不同的镜头有所不同，超过100%垂直位移

●输入：HDMI 2.0、DPx2、dual link DVII x2、HDBaseT

●控制接口：RJ45、DMX输入/输出、RS232、USB、12V输出

●3D：主动式3D

●功耗：500W(经典)、570W(最大)

●运行噪声：30-33dB

●尺寸(WxLxH)：450x482x255mm(包括脚垫/不含镜头)

●重量：21.5kg
