基本情况简介

业主“发烧”30多年，对观看电影、欣赏演唱会有较高要求，需要实现极致的沉浸式视听效果。

认识设计师：彭江

设计公司：四川博创声景工程设计有限公司

位置及周边概括性描述：成都市成华区青秀未遮山的别墅区

资金投入：器材65万元，装修45万元

空间信息：位于别墅地下室，打造影K一体的娱乐室。原建筑长7.01m、宽4.76m、高4.33m，为长方形空间，后方为楼梯间，房间右侧有根极大的结构柱，为混凝土框架结构，建成后内空间为6.8m、宽4.38m、高3.8m

影院构建过程，声学/光学处理及特别设计

设计难点

独立地下室空间，右侧有个510×410mm结构柱，对摆位和投影幕布尺寸的选择，有非常大的制约。楼梯的转换平台，也是个对摆位和声学设计非常大的制约点。后方楼梯间有许多耦合空间，会导致低频驻波严重。总体来说，并非理想的家庭影院空间。

美学设计

前前后后设计近一年，开工后也根据现场条件不断微调。房间并不宽裕，隔音层的设计会占用较大室内空间，为此决定将声学模块外露。好在模块纹理与造型，也算是个漂亮的装饰。额外的优势是，后期设备进场，声学模块的可调节性非常强，若吸声多了，可以将吸声体更换为扩散体，若混响较长可将局部扩散更换为吸声体，非常方便。

配色上，为提高观影的沉浸感，将影院前方全部设计为黑色。同时，为了避免全黑环境导致过度压抑，失去家庭的温馨感，又将房间观影区后方设计为人眼不太敏感的红色。前方的柱子，也使用红色来打破全黑的压抑感。这样关灯观影下，就能得到非常棒的沉浸体验。

隔音措施

为增加观影沉浸感，背景噪声一定要低。第一步就是修建隔音层。整体采用“房中房”的隔音措施。地面满铺一层减震垫，减震垫上翻墙面150mm，再在减震垫上铺设100mm混凝土垫层。为了不让走线和开孔破坏隔音层，先在墙体使用弹性减震龙骨做了一层隔音层，再在隔音层的基础上做了一层穿线层，同时为增加板材对房间低频的吸收与隔音效果，每层板材与龙骨交接处又设计有减震垫，增加低频吸收的同时，也能增加隔音层的阻尼。顶面也是在做完隔音层后，再做的空调系统。安装门的时候，先将门框使用混凝土填充，待混凝土全干透后，再安装门框与门扇。建成后的隔音效果非常满意，整体隔音量大于60dB（C计权下）。影音室内进行大功率播放时，地下室与楼上客厅几乎听不见楼下影院的声音。

声学设计

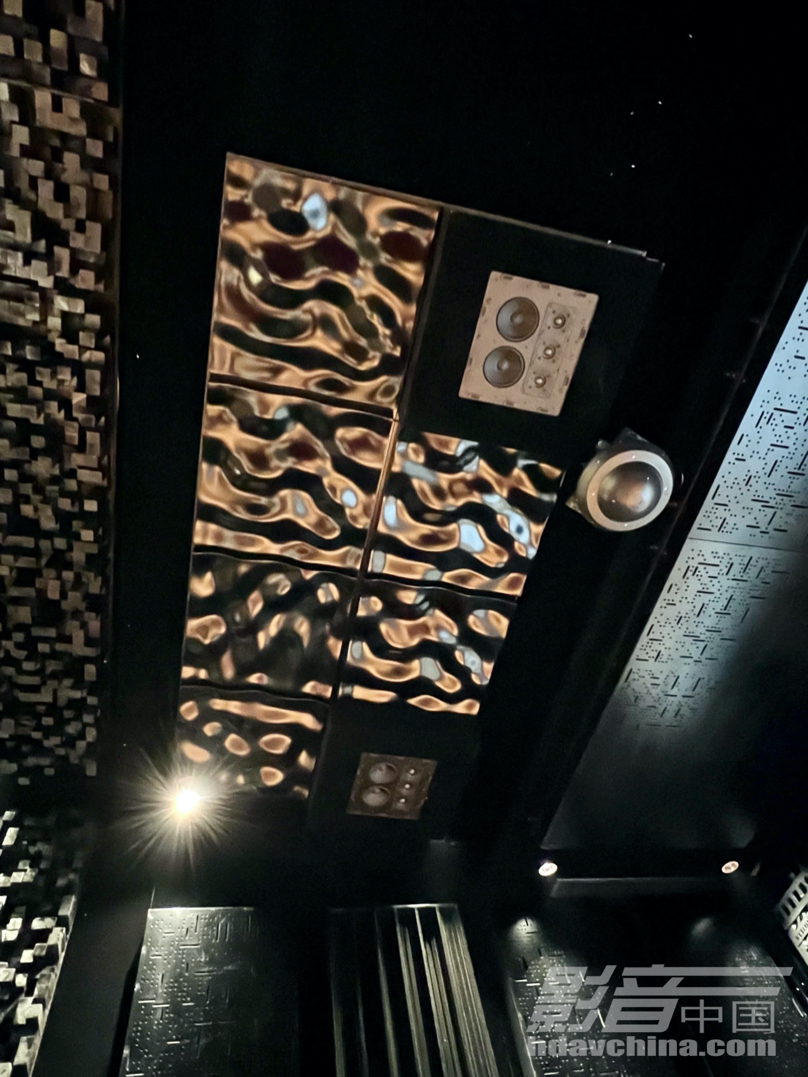

房间所用模块几乎全部是根据房间频率特性与使用需求定制的。皆是声学模块中的前沿技术模块，如BCA全频吸声体、MLV低频陷阱、BAD吸声扩散体、skyline二维扩散体、QRD扩散体、云扩散体等等。其中BCA全频吸声体在仅仅100mm厚度下，能够对60Hz以上频率进行有效吸收，特别适合影院类大功率低频空间。BAD吸声扩散体，是同时具有吸声与扩散性能的声学体。房间内skyline二维扩散体，均全部采用实木木方组装。

针对低频，在隔音层使用弹性剪力墙的基础上，所有墙角均使用BCA全频吸声体，最低有效吸收低频为60Hz。在楼梯间、碟片柜等容易忽略的转角处，也会在吸音层里加上BCA全频吸声体。特别是楼梯间，BCA全频吸声体完美解决空间不足又需要吸收低频驻波能量的问题。因为常规低频陷阱完全不能在这种狭窄区域使用。

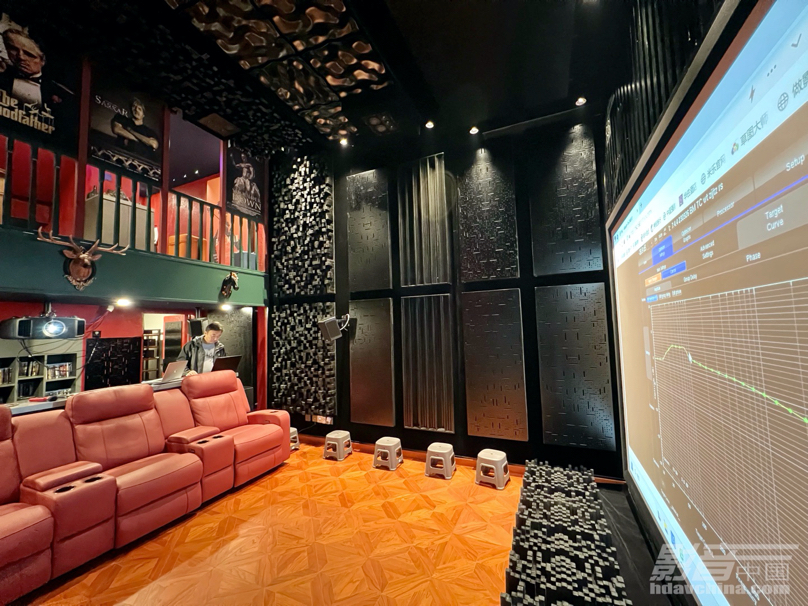

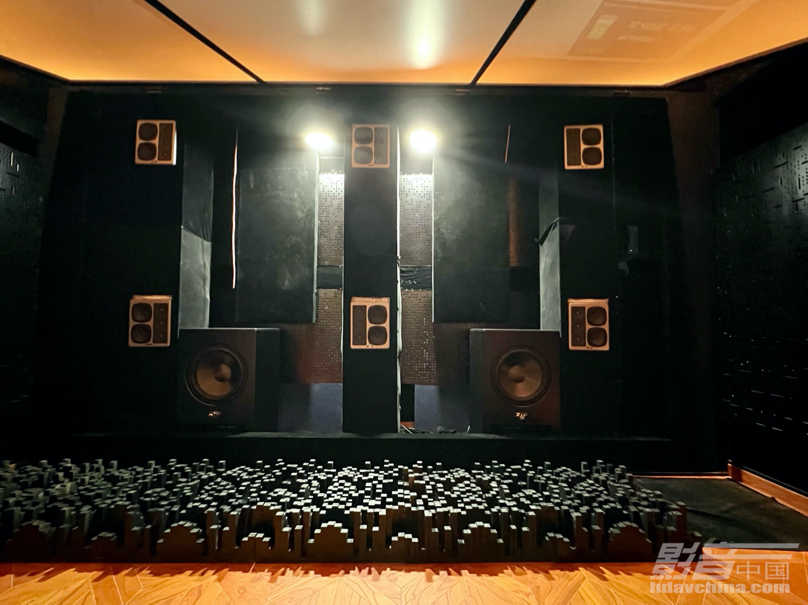

针对吸音，影院前方采用BAD吸声扩散体，对中低频进行良好的吸收，对高频采用扩散效果，适当保留了一次反射声，用以增加房间的空间感。后墙楼梯间区域采用木丝吸音板喷红色油漆处理，实现对中高频的吸收。

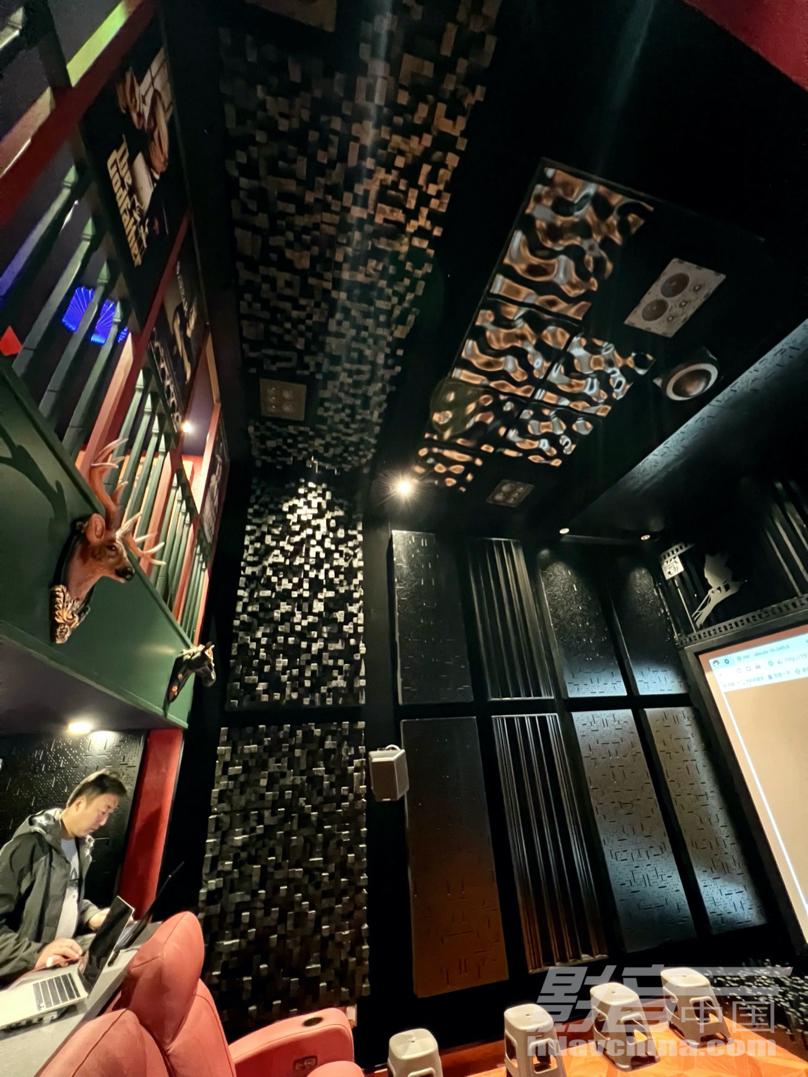

针对扩散，除使用BAD吸声体外，侧墙还使用了QRD扩散体和Skyline二维扩散体。侧墙由于房间空间受限，Skyline二维扩散体的设计，有效扩散频率为1000～4200Hz，顶面的Skyline二维扩散体设计有效扩散频率为600～4200Hz。

装修完成后，房间完成面的空间尺寸为长6.8m、宽4.38m、高3.8m。

最终声学测试结果：房间混响，在1000Hz时0.22s左右，其余各个频段混响差值不超过0.03s，非常均衡，完全满足杜比影院和国际电联对该空间的混响要求。在听音位、在可听频率内，低频能量在300ms以内均能消散40dB。此声学方案对影院整体效果提升了30%左右。

设计与调试心得

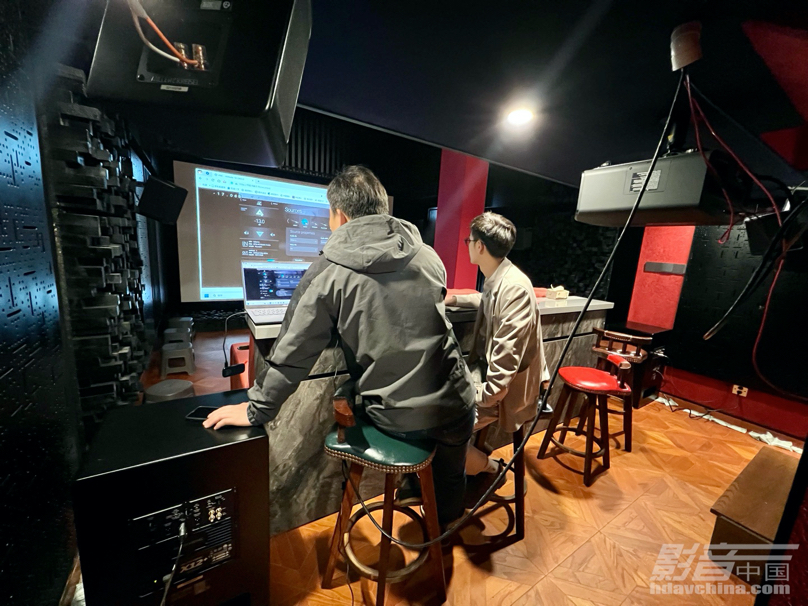

通过专业音频/视频调试，低频清晰度、量感、密度感和层次感都非常到位，整个房间4个低音炮表现惊人。人物对白的清晰度、层次感优秀，创诺功能强大，JVC表现一如既往，麦尼塔效果同样优秀，最终呈现的影院效果，无论是画面、音效都是一流的。

画面表现不错，色彩、画面都非常清晰、饱满。无论是细腻的肌肤纹理，还是远处的风景，呈现栩栩如生，让人沉浸在电影的每帧画面中。

低频消散出色，每一次低音冲击都能让整个房间“颤抖”，仿佛置身于战斗场景中，通过建筑声学与最终调试，在听音位更是鲜有驻波的存在。空间感和环绕感被处理得相当自然，声音仿佛从四面八方袭来。中高频的处理精细入微，每个音符、每句台词都清晰可辨，没有任何杂音或失真。房间内的声音被均匀地分散，让人感受到了极致的音频净化。即便在高音量下，也没有出现任何杂音，音响系统的表现稳定而出色。
